Чтобы получить высокий урожай и защитить свои овощи от негативного воздействия тумана и высокой влажности, необходимо позаботиться об . Нередко при изготовлении парников дачники используют полиэтиленовую пленку, но она нуждается в ежегодной замене, что влечет за собой финансовые затраты. Мы расскажем, как сделать теплицу из поликарбоната — весьма практичного материала.

Сотовый поликарбонат

Сотовый поликарбонат

Этот материал изготавливается в виде двухслойных листов пластика с разной толщиной. Как правило, применяются листы с размером 6×2,1 м и толщиной 4,5 мм.

У поликарбоната есть ряд существенных достоинств в сравнении со стеклом и полиэтиленовой пленкой:

  1. Отличается высокой прочностью и остается неповрежденным при незначительных ударах (прочность его примерно в 200 раз выше в сравнении с обычным стеклом).
  2. Он полностью защищает растение в теплице от неблагоприятного воздействия ультрафиолетовых лучей.
  3. Устойчив к перепадам температуры от -40 до +60̊С.
  4. Материал способен рассеивать поступающий солнечный свет, а, соответственно, и сгорание растений исключено.
  5. Двухслойный пластик обладает высокими свойствами теплоизоляции.
  6. Материал прост в обработке и легко поддается резке и сверлению. В качестве крепежных элементов для конструкции можно использовать как саморезы, так и электрический шуруповерт.
  7. Масса поликарбоната меньше стекла, что значительно облегчает его монтаж и транспортировку.
  8. Поверхность материала обладает пылеотталкивающим качеством, а появившиеся загрязнения удаляются с помощью обычной воды.
  9. Поликарбонат не горюч, но при взаимодействии с огнем он начинает оплавляться.
  10. Его стоимость аналогична стоимости обычного стекла.

Советы по уходу

Чтобы конструкция из поликарбоната была долговечной, нужно следовать некоторым требованиям:

  • очищая поверхность теплицы от грязи, пыли пользоваться моющими средствами без содержания щелочи, эфира и хлора, а также для этих целей не применять абразивные пасты;
  • чтобы не допустить образования плесени и грибка, необходимо следить, чтобы торцевая часть теплицы всегда была закрыта от попадания насекомых и влаги;
  • в зимнее время следить, чтобы на поверхности теплицы не образовывались наледи, что может в дальнейшем привести к деформации и даже разрушению конструкции.

Устройство

Уход за теплицей из поликарбонатаУход за теплицей из поликарбоната

Лучше всего выполнить чертеж теплицы, а также разметить на садовом участке место, где она будет установлена. Под теплицу нужно много свободного пространства вдали от деревьев и сооружений, чтобы обеспечить и большое количество света и тепла.

На чертеже необходимо отобразить, какой формы будет теплица. Здесь предлагается несколько вариантов:

  • чтобы сэкономить материалы и сберечь тепло, иногда устанавливают пристенную теплицу с привязкой к уже существующей постройке;
  • по форме теплицы бывают с одно- или двускатной крышей;
  • самая распространенная – это арочная крыша, тем более, если она будет из поликарбоната, но есть и свои сложности при изготовлении арочной крыши. Арка делается из металлических уголков и труб, а для этого понадобится специальный трубогиб или придется приобрести готовые арочные конструкции.

Если выбраны место, размеры, форма, и есть нужные чертежи, можно начинать обустройство фундамента. Для теплицы фундамент очень важен, и от того какого качества он будет, зависит прочность конструкции.

Технология сооружения конструкции

Схема устройства теплицыСхема устройства теплицы

Чертеж теплицыЧертеж теплицы

Обязательно должны быть предусмотрены отверстия для проветривания в виде оконных и дверных проемов. Крышу стоит делать в форме арки, тем самым увеличивая объем воздуха в конструкции. Встроенная система рычагов позволит вам открывать форточки, встроенные в такую крышу.

Размер форточки должен составлять не менее ¼ всей поверхности крыши. Дополнительную циркуляцию воздуха обеспечат двери, расположенные в торцевых или боковых стенах сооружения.

Для мощения дорожек выберите тротуарную плитку, а гряды огородите высокими бордюрами, которые значительно облегчат процесс ухода за посадками. Под потолочным пространством закрепите прутья, которые понадобятся для закрепления некоторых растений.

Фундаментные работы

Размеры теплицы из поликарбонатаРазмеры теплицы из поликарбоната

Первым этапом является закладка фундамента, параллельно с которым заливаются ограждения для гряд. Для каркаса лучше использовать квадратные трубы или уголки из металла. Сначала изготавливают обвязку, а затем крепят ее на фундаменте.

Металлическая конструкция должна быть тщательно выкрашена перед установкой, иначе она поддастся воздействию коррозии.

Обвязка фиксируется на фундаменте с помощью анкерных болтов.

Устройство и виды фундамента

  • брусовой;
  • кирпичный;
  • каменный;
  • ленточный.

Чертеж фундамента для теплицыЧертеж фундамента для теплицы

Брусовой фундамент изготавливается из деревянных брусьев. Финансово он недорогой, но прослужит недолго, максимум до 5 лет, несмотря на обработку антисептиком. Со временем дерево начнет гнить. Монтаж брусового фундамента происходит следующим образом:

  • по всему периметру вбиваются стальные уголки;
  • деревянные опоры крепятся к уголкам и вбиваются в грунт;
  • заранее заготовленные деревянные бруски размером 10 на 10 см укладываются по периметру основания теплицы.

Кирпичный фундамент отличается качеством и сроками эксплуатации. Если правильно соорудить такой фундамент, то он может долго служить, но для его изготовления потребуется немало кирпича, чтобы выдержать вес теплицы. Вначале делается подушка с гидроизоляцией для защиты от разрушающего действия влаги из грунта. При строительстве кирпичного фундамента используется обычный цементно-песчаный раствор.

Для того чтобы фундамент из кирпича сделать более устойчивым, его нужно оштукатурить.

Также подойдет каменный фундамент, так как такое основание долговечно и рассчитано под любые нагрузки.

Следует учитывать, что укладка природного камня неодинаковой формы требует определенных навыков, и самостоятельно сделать каменный фундамент – непростая задача. Лучше всего для раствора использовать глинопесчаную смесь в соотношении 1×1. Такой раствор будет способствовать теплосбережению. Чтобы глину не вымывало , фундамент нужно оштукатурить, а если он получился слишком неровным, то поставить опалубку и залить по краям бетон.

Преимущества ленточного фундамента в том, что средства, а также затраченные время и силы сравнительно небольшие, но результат превосходный. Этот вид фундамента отличается от других долговечностью и надежностью. При его изготовлении понадобится:

  • цементный раствор;
  • опалубка из досок;
  • подушка, защищающая фундамент от проседания.

Устройство ленточного фундамента происходит следующим образом:

  1. Подушка выполняется из гравия или песка.
  2. Затем закладывается опалубка по форме теплицы.
  3. Заливается раствор на ширину 30–40 см, глубину – приблизительно 0,5 м.

Такая технология обеспечит высокую прочность данного фундамента.

Любое из этих оснований нужно обустраивать на расстоянии от уровня грунта 25–30 см. Это защитит фундамент от разрушения, и сооружение прослужит долго.

Монтажные работы

Брусовой фундамент для теплицыБрусовой фундамент для теплицы

  • В первую очередь нужно построить каркас. Для каркаса используются пластиковый, алюминиевый и оцинкованный профиль. Но учитывая сезонные нагрузки, например, тяжесть от большого количества снега на крыше теплицы, лучше для каркаса использовать деревянные бруски, так как по своим свойствам дерево способно выдержать большие нагрузки.
  • После того как готов каркас, производится скрепление арочных элементов между собой.
  • Потом монтируются фронтальные части теплицы – дверь и обязательно форточка, чтобы хорошо проветривалось помещение.
  • В завершение работ каркас накрывается поликарбонатными листами. Они укладываются встык и соединяются при помощи соединительного профиля с использованием прорезиненных термошайб для защиты крепежа от грязи и влаги.

Из профиля и поликарбоната

Монтаж каркасаМонтаж каркаса

Немаловажную роль играет правильно собранный каркас из надежных материалов, одним из которых является профиль. Мы не будем подробно останавливаться на заводских конструкциях из профиля, так как в приобретенном комплекте вы найдете подробную инструкцию по сборке. Остановимся на более экономичном варианте – каркасе из профиля для гипсокартона. Конструкция с закругленными формами не получится, но каркас будет достаточно прочным, чтобы выдержать снеговые и ветровые нагрузки.

Рассмотрим преимущества применения такого материала для изготовления каркаса:

  • Невысокая стоимость профиля.
  • Профиль оцинкованный, поэтому не боится влаги.
  • Возможность собрать каркас без привлечения помощников.
  • Конструкция достаточно легкая.
  • Удобно крепить листы поликарбоната.

Каркас из профиляКаркас из профиля

Сначала вам нужно сделать чертеж или хотя бы нарисовать эскиз будущей теплицы с указанием размеров. После этого, используя получившиеся данные, порезать заготовки. Теперь к фундаменту анкерами нужно закрепить профиль, который будет служить основанием всей конструкции. После этого можно приступать к монтажу каркаса.

Чертеж каркаса теплицы из профиляЧертеж каркаса теплицы из профиля

Что касается сборки каркаса, то каждый решает делать так, как ему удобно. Мы же рекомендуем выполнять сборку арок на горизонтальной ровной поверхности, а потом уже монтировать и делать обвязку. О том, как крепить листы уже написано в статье.

Из труб и поликарбоната

Сборка каркасаСборка каркаса

Каркас для теплицы можно сделать из нескольких . Если каркас будет металлическим, то лучше использовать профильные трубы, сварив их электросваркой. Меньше снеговых нагрузок испытывает арочная конструкция, но для того, чтобы придать трубе требую форму нужно использовать трубогиб. Если же нет желания гнуть трубы или покупать готовые арки, то можно сделать форму теплицы такой же, как и из металличтеского профиля – с покатой крышей.

К углам и стенкам обвязки с помощью сварки крепят стойки. В это же время монтируют дверные проемы. Поверх стоек и дверных конструкции изготавливается верхняя обвязка, на которую крепятся арки. После этого приступайте к установке арочных форточек на крыше и закреплению шарниров к коньку. Соорудите рычажную систему для подъема форточек, после чего приступайте к покраске каркаса.

Каркас будущей теплицыКаркас будущей теплицы

Нежелательно делать каркас теплицы из круглых труб, потому что при прикручивании поликарбоната саморез может соскользнуть в сторону и испортить лист.

В квадратную трубу несложно вкрутить саморезВ квадратную трубу несложно вкрутить саморез

Быстрее и проще можно собрать простой каркас из полипропиленовых труб. Опять потребуется сделать чертеж и нарезать заготовки. Для сборки каркаса понадобится паяльник, а определенное количество труб и фитингов нужно будет приобрести в соответствии с выбранной формой теплицы.

Одним из преимуществ каркаса из полипропиленовых труб является прекрасное сочетание прочности и гибкости этого материала. Гибкость позволяет придать каркасу желаемую форму, а, прочность позволяет выдерживать немалые нагрузки.

Изготовление каркаса из пластмассовых трубИзготовление каркаса из пластмассовых труб

Для удобства в двери можно сделать форточку для проветривания. После того как каркас собран и закреплен, его можно обшить поликарбонатом.

Обогрев теплицы

Дверь теплицыДверь теплицы

Теперь важно позаботиться об утеплении и системе обогрева теплицы. Современные технологии предусматривают использование прозрачного или пузырчатого пластика для утепления теплицы изнутри и снаружи. Польза такого решения состоит в том, что данный материал не поглощает солнечный свет и выглядит прилично.

Способы отопления:

  • Печное отопление – для этого строится печь или мангал, и устанавливается вентиляция для проветривания помещения. Недостаток данного способа в том, что тепло распределяется неравномерно по площади теплицы.
  • Электрическое отопление осуществляется при помощи конвектора и ТЭНов. В этом случае вентиляция не нужна.
  • Водяное отопление выполняется путем монтажа труб, к которым подается с помощью насоса горячая вода из бойлера, который нагревается электричеством, газом или углем. При использовании газа и твердого топлива необходима вентиляция. Также этот способ трудоемкий и затратный.
  • газовое отопление производится с использованием катализаторных горелок. При этом требуется постоянное проветривание и вентиляция по всей теплице.

Отопление в теплице может быть не совсем экономически выгодным, но, как говорится, что цель, а в нашем случае собрать богатый урожай, оправдывает средства.

Советы

Отопление теплицыОтопление теплицы

Листы материала укладываются строго по длине, фиксируют их с помощью саморезов, или специальных термошайб. Они надежно крепят поликарбонат к арке каркаса и спасут его от деформации при расширении . Роль прижимной пластины будут играть уголки для арки из пластика, которые вы может купить в магазине строительных товаров.

Прежде чем начинать монтажные работы, необходимо избавить поликарбонат от упаковочной пленки, промазать края клеем и закрепить пластиковый уголок. Открытые края материала обрабатываются скотчем или герметичной лентой, а нижний край с перфорацией обеспечит необходимый эффект дренажа.

Виды креплений для сборки теплицыВиды креплений для сборки теплицы

Чтобы соединить два листа поликарбоната друг с другом используют предназначенную для этого соединительную планку. Затем можно приступать к креплению листов поликарбоната на каркас теплицы.

Первоначально листами поликарбоната обшивается крыша, а только потом оставшаяся часть арки с торцов. Далее материалом отделываются стены и двери конструкции. Соединения на углах закрывают с помощью металлических или пластиковых уголков. Уже после этого снимают остатки защитной пленки.

Завершающими штрихами можно считать установку фурнитуры, ручек, задвижек и фиксирующих крючков на дверь, а также резинового уплотнителя на форточки для полной герметизации.

Даже если вы, не имея опыта, будете вынуждены поручить некоторую часть работы профессионалам, больший объем ляжет на ваши плечи. Поэтому постарайтесь подойти к процессу со всей ответственностью, чтобы в дальнейшем наслаждаться натуральными продуктами, выращенными в теплице.

Видео: советы по выбору конструкции теплицы и материалов для ее изготовления

Чертежи и схемы

Крепление поликарбоната к стальным трубамКрепление поликарбоната к стальным трубам

Монтаж листовМонтаж листов

Типы теплиц с односкатной, двускатной и многоскатной крышейТипы теплиц с односкатной, двускатной и многоскатной крышей

Чертеж таблицы из профиля на возвышенном фундаментеЧертеж таблицы из профиля на возвышенном фундаменте

Теплица собранная с применением металлического профиляТеплица собранная с применением металлического профиля

Чертеж теплицы из профильной трубыЧертеж теплицы из профильной трубы

Фото

Чертеж каркаса, собранного на болтахЧертеж каркаса, собранного на болтах

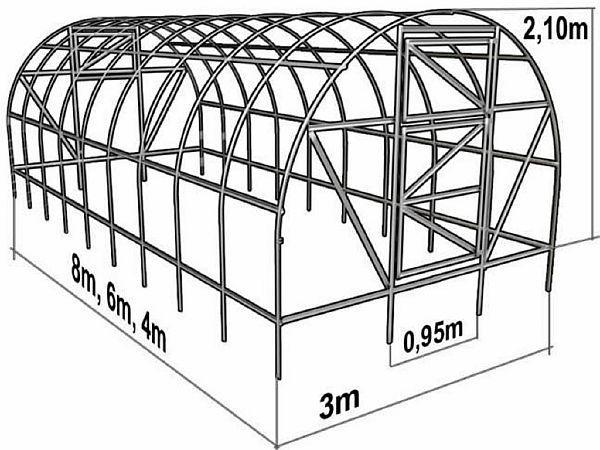

Чертеж арочной теплицыЧертеж арочной теплицы

Установка теплицыУстановка теплицы

Теплица из поликарбонатаТеплица из поликарбоната

Теплица с форточкамиТеплица с форточками

Если же позволяют финансы, то можно купить готовую теплицу. Узнать цены на садовые парники из сотового поликарбоната можно на сайтах компаний вашего региона.
